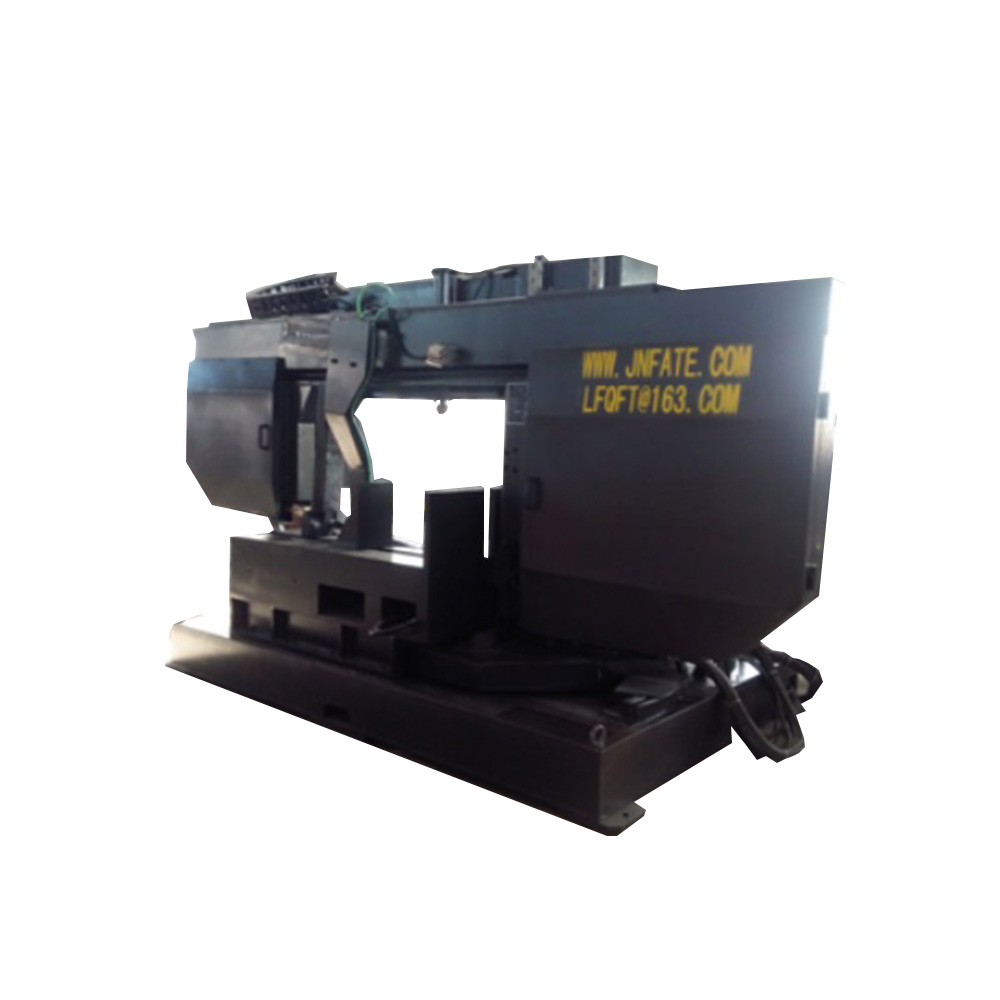

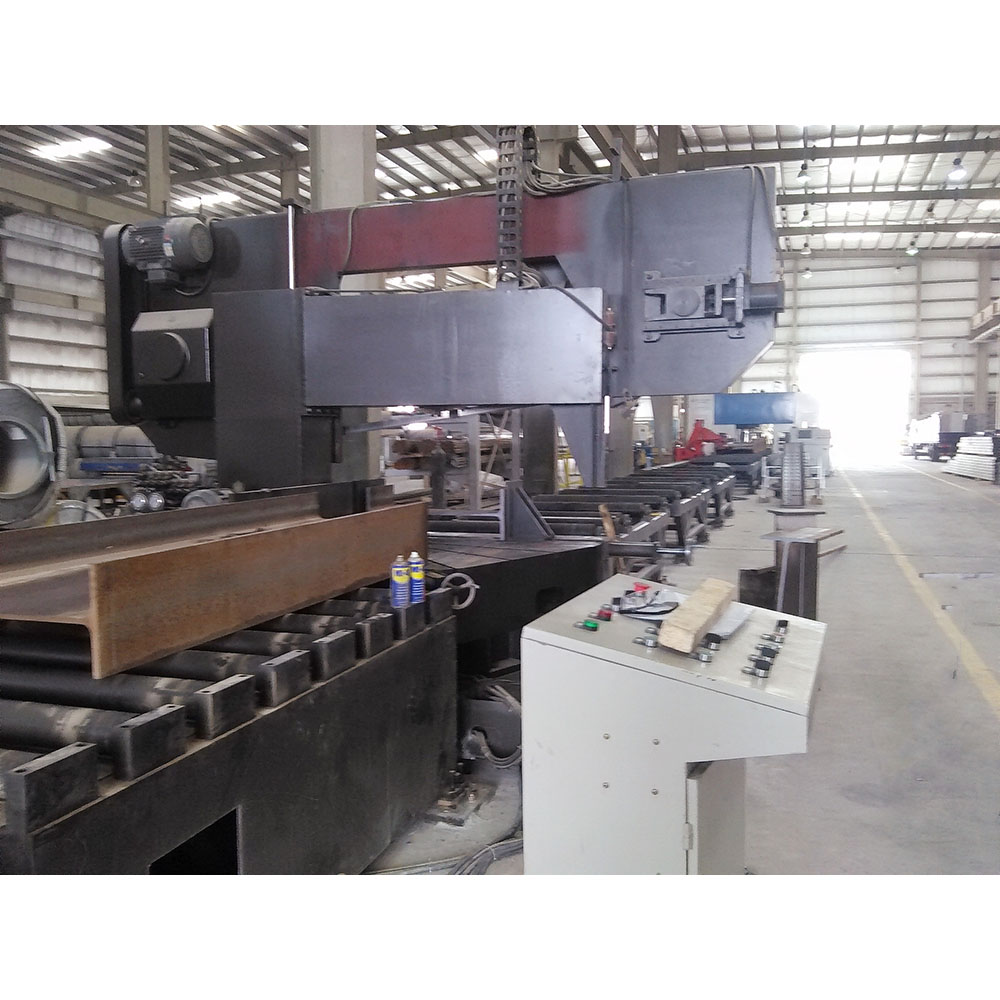

H型钢钻锯生产线

一、产品特点

1. 双立柱设计，配合高强度的床身，在高速锯切时具有良好的吸振性能。

2. 可自身旋转，较长的工件无需转动就可进行0°～45°斜切，保持生产的连续性。

3. 锯条驱动电机功率较大，保证主传动性能好，专门加工钢结构行业的各种型钢 。

4. 锯条液压自动张紧装置，使锯条在高速转动中保持稳定，延长锯条的寿命。

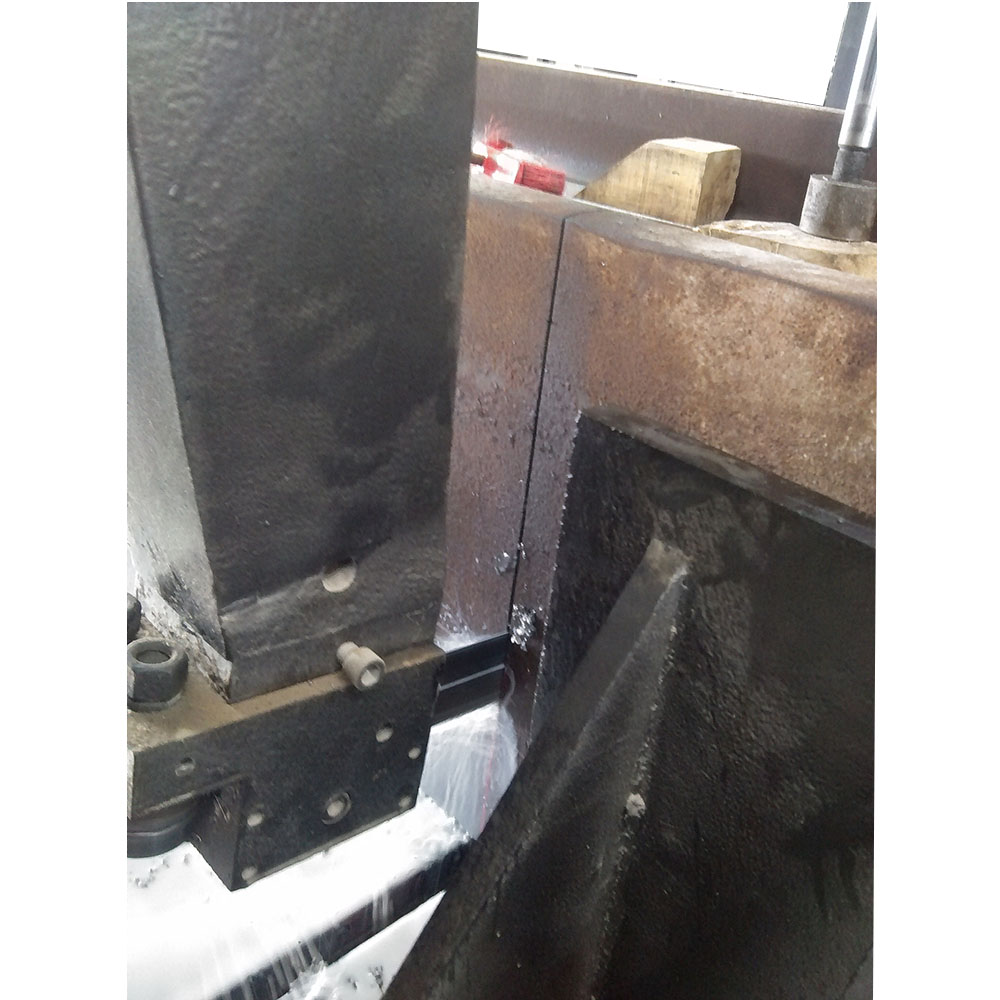

5. 配备左、中、右三只夹持臂并导向锯条，防止锯条偏斜，克服高速锯切时的夹锯现象。

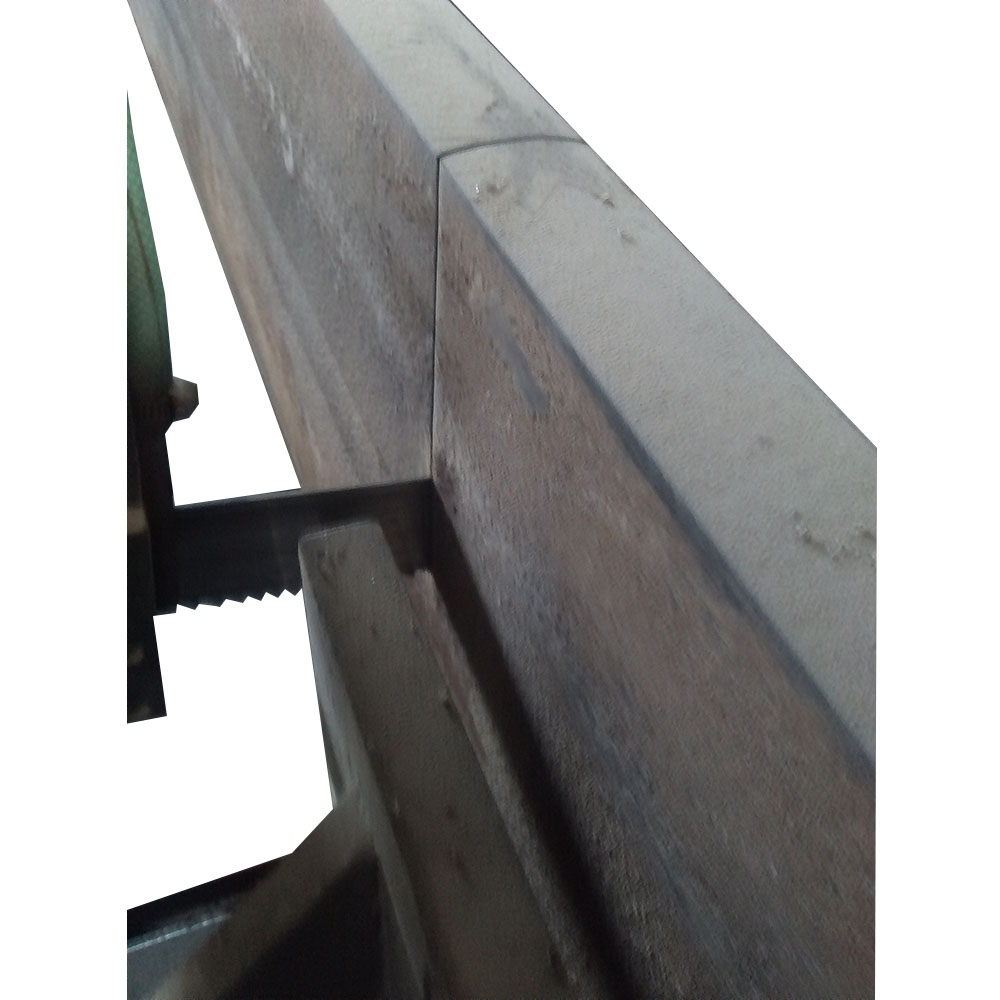

6. 锯条产生的锯逢细小，断面精度高，大大降低材料消耗。

7. 自动冷却液与锯条进给相配合，优化锯条的润滑，降低锯条的温升。

8. 激光对线功能，及手动微调工件进退机构，方便定尺切断。

9. PLC 控制，锯切线速度通过主电机变频可调，锯切进给速度通过液压无级调速，提高生产率。

10. 关键的机械、液压、电气元件及部件选用国内外公司产品。

二、产品基本参数

1、 型钢加工截面尺寸：

H型钢1000×500、圆钢Φ500、方钢500×500

2、锯条尺寸：7600×54×1.6（长×宽×高）

3、锯条材质及热处理：外购

4、锯条线速度：20-100m/min

5、锯切角度范围：0°～45°

6、斜切角度精度：±0.5°

7、切割速度：无级进给（伺服电机驱动）

8、进给速度：无调整

9、转角机构结构形式：手动旋转

10、主电机功率：7.5KW

11、转台电机功率：40W

12、冷却系统：100W

13、液压系统：3KW

14、自动紧急停机装置：急停开关

15、设备总功率：约20kw

16、装机重量：5800kg
