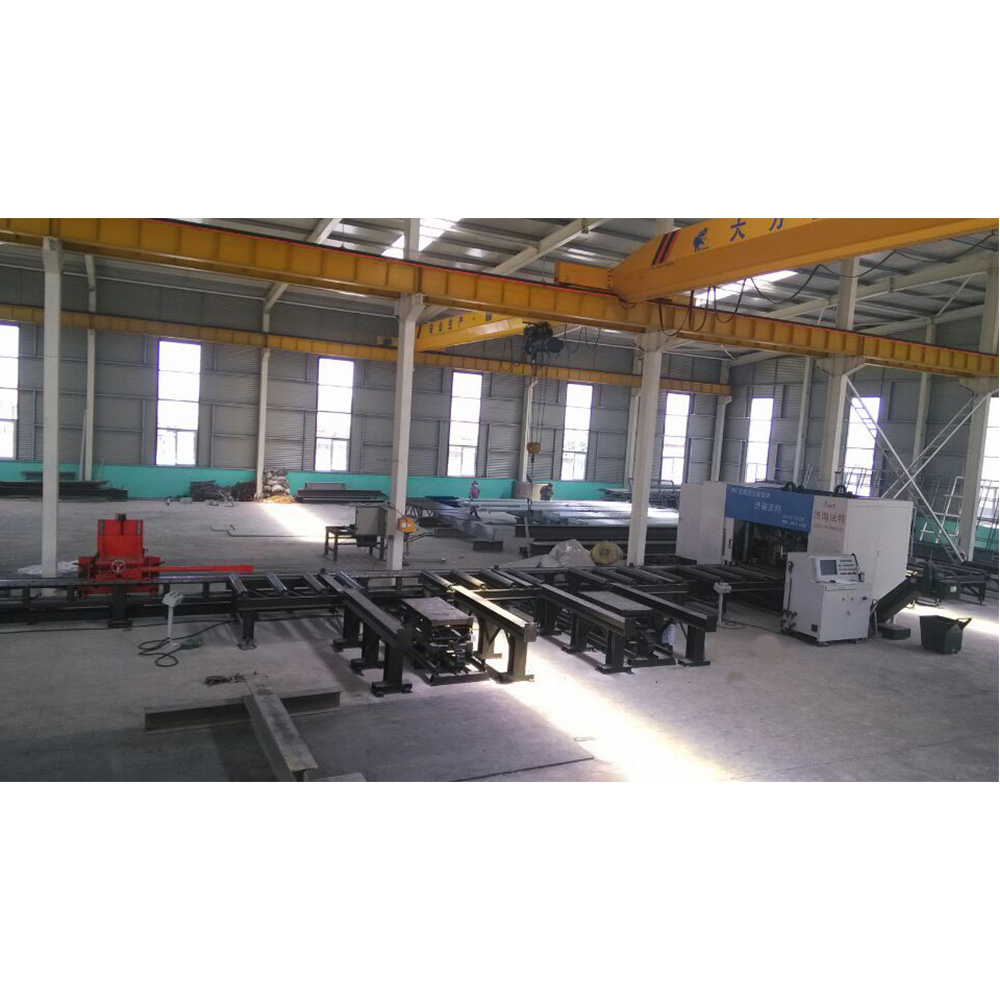

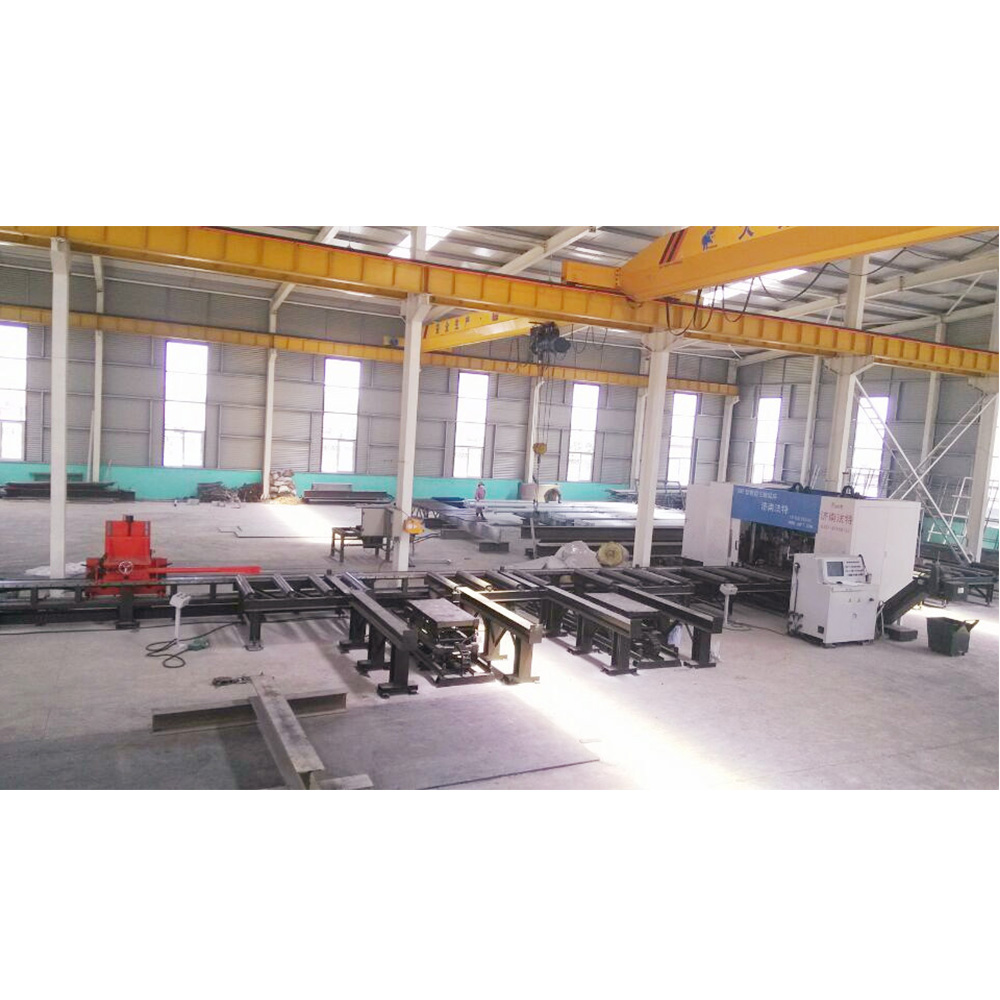

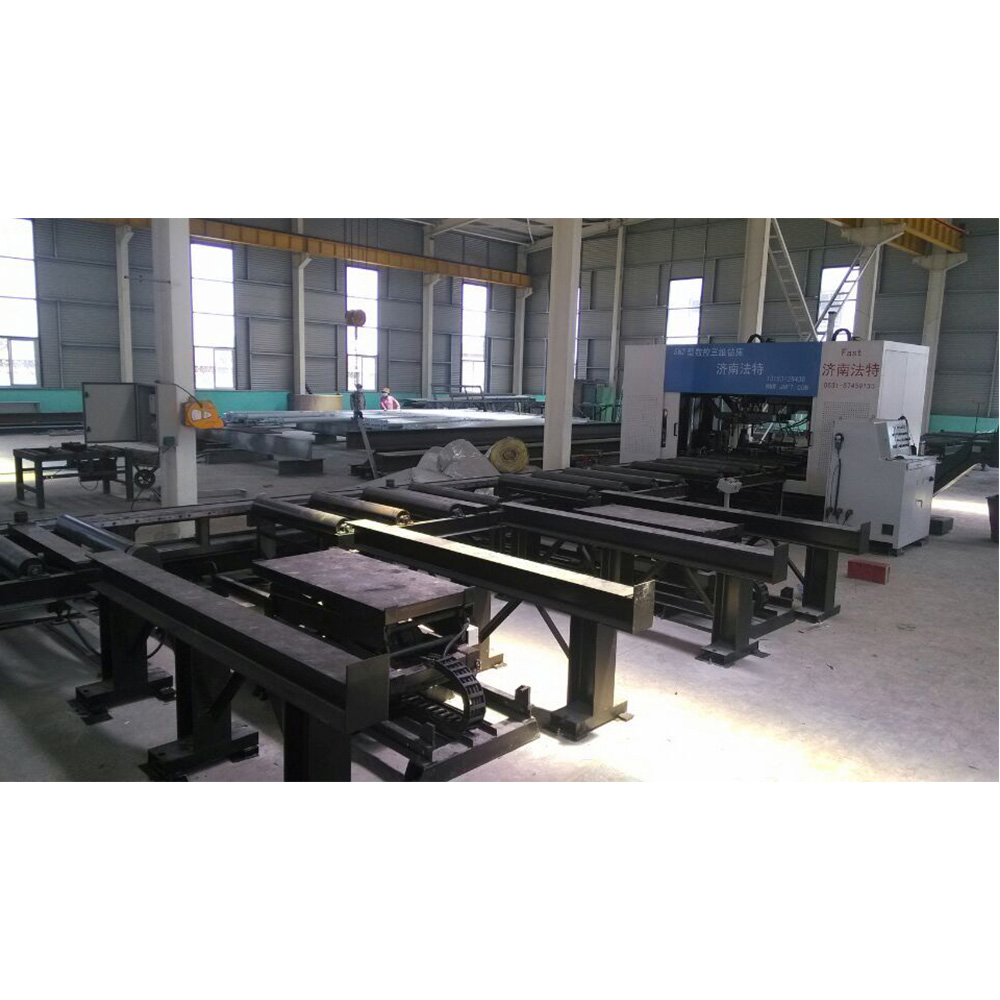

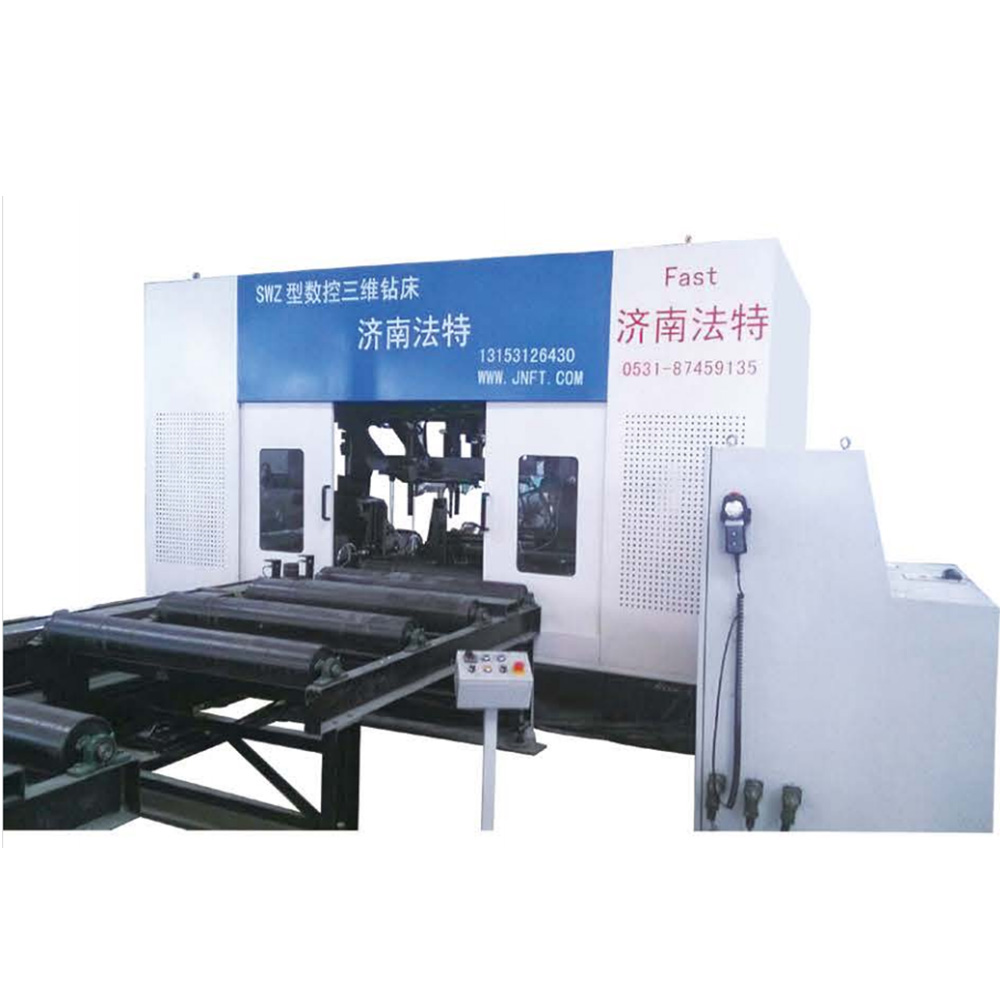

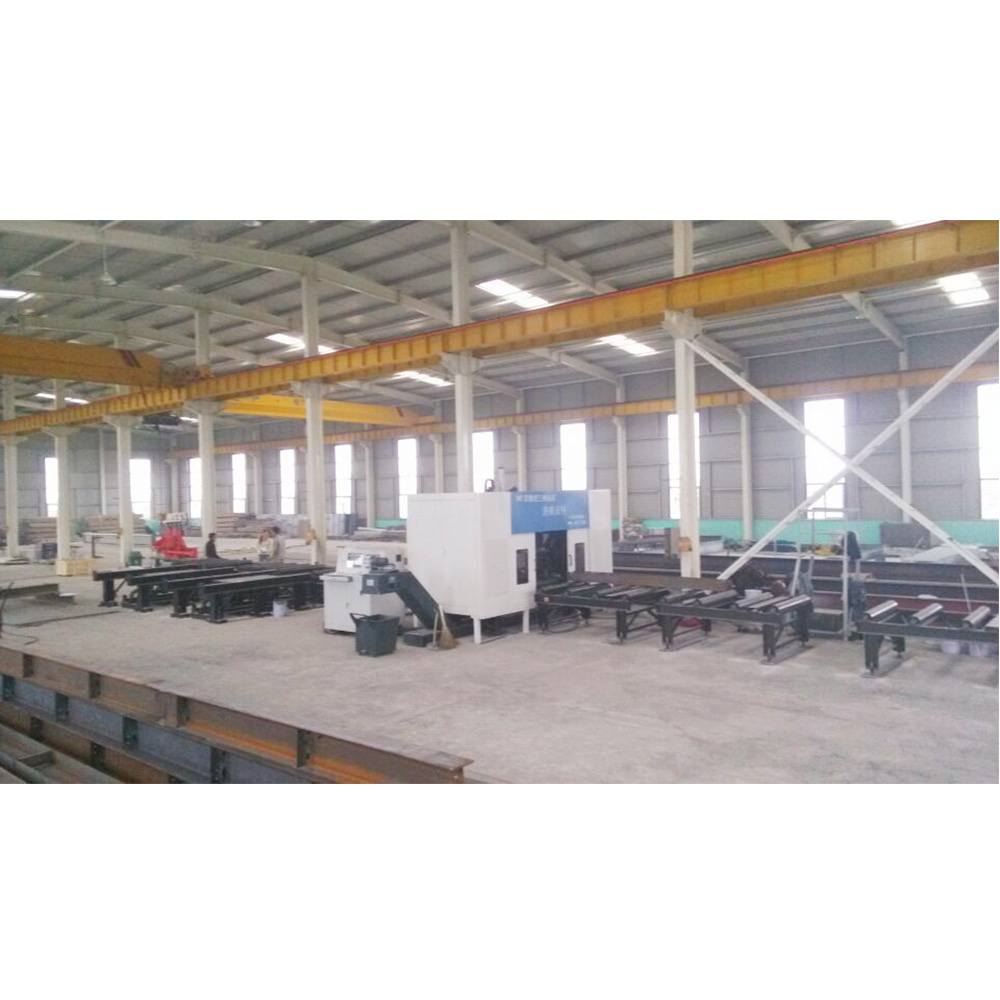

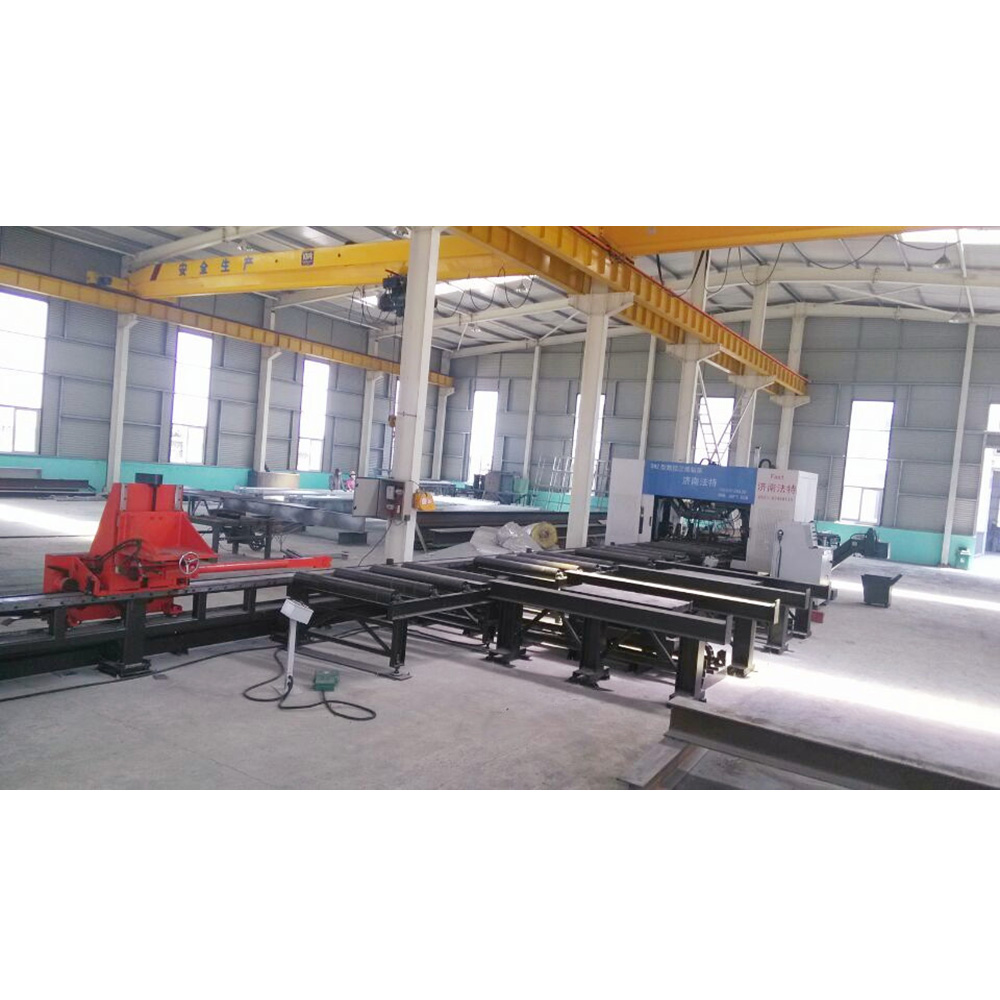

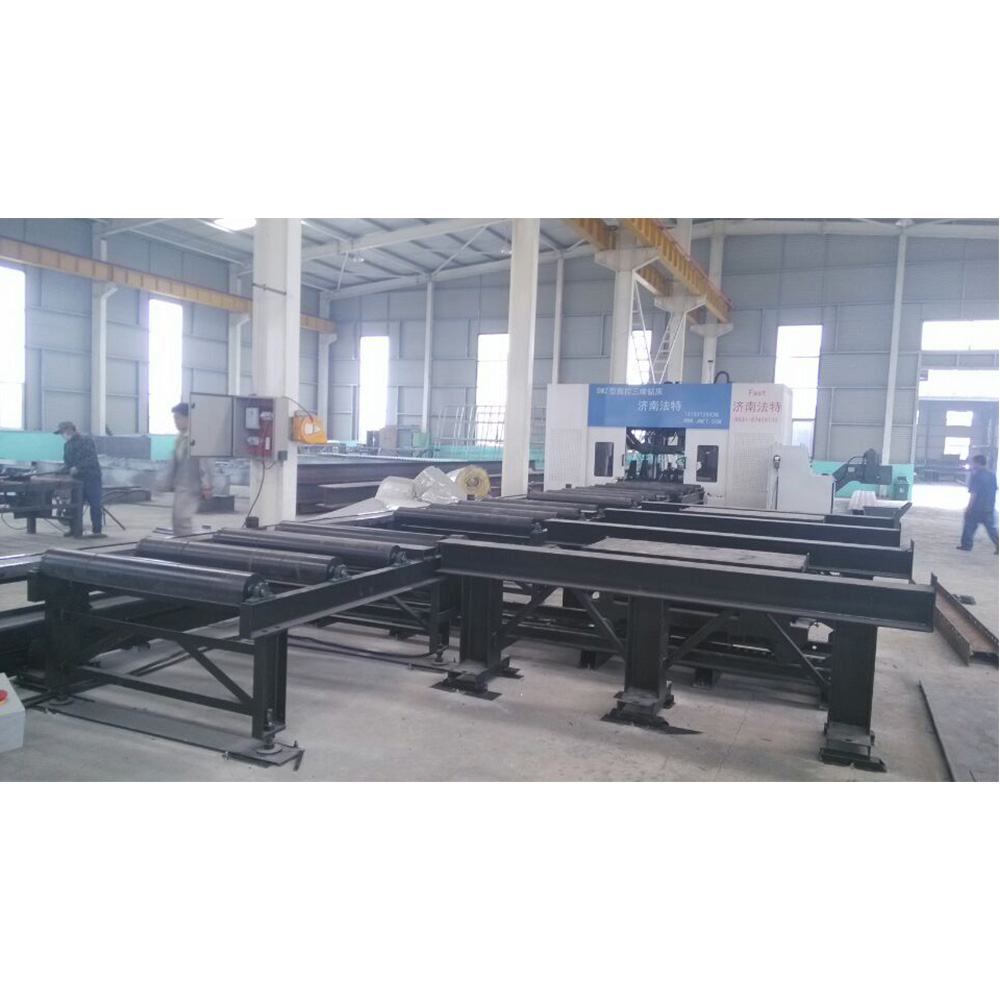

SWZ1000数控三维钻床
技术参数项 目 名 称
单位
规 格
H型钢：大宽度×大高度
mm
1000×500
H型钢：小宽度×小高度
mm
150×100
自动送进料长度
mm
1000～12000
大工件腹板厚度
mm
≤40
大重量
kg
15000
钻孔主轴数量
个
3
每个主轴转速范围
r/min
180～750
轴向工进速度
mm/min
20～200
上单元主轴进给行程
mm
220
左、右单元主轴进给行程
mm
220
腹板大钻孔直径
mm
φ40
翼板大钻孔直径
中心线
移动范围
上单元主轴横向(左右)移动范围
mm
40～1000
左右单元主轴垂直(上下)位置移动范围
mm
30～500
非基准侧单元水平移动范围
mm
0-600
钻夹形式
莫氏锥孔
4＃
孔群内孔距误差
mm
±0.5
相邻孔群孔距误差
mm
±0.75
压缩空气压力
MPa
0.4-0.6
冷却箱容量
L
80
夹持臂上下（竖直方向）行程
mm
220
夹持臂左右（横向）行程
mm
350
夹持臂运动（前进方向）行程
mm
13500
齿轮齿条传动伺服电机功率
KW
约4
上料道外形尺寸（长×宽×高）
mm
15000×1250×1630
下料道长度
mm
12000
总功率
KW
约30
生产线外形尺寸 L×W×H
mm
30000×6100×3050
