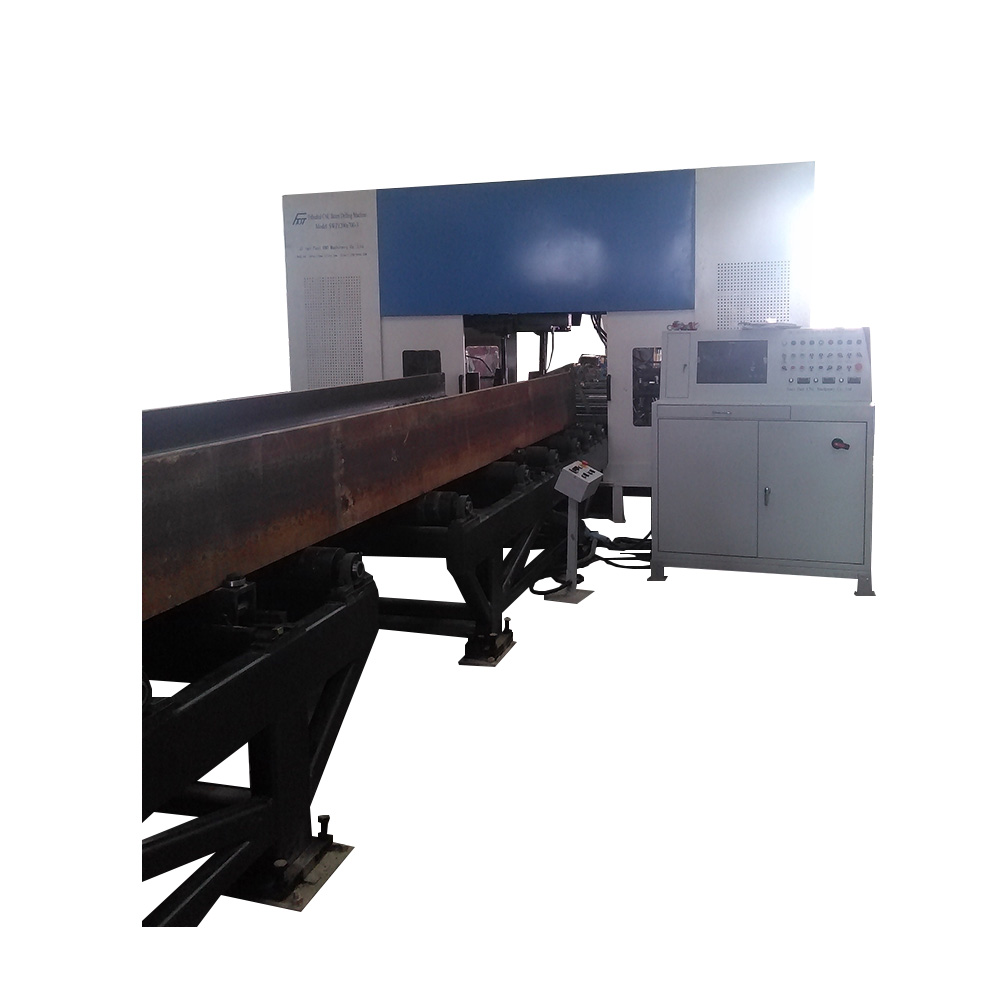

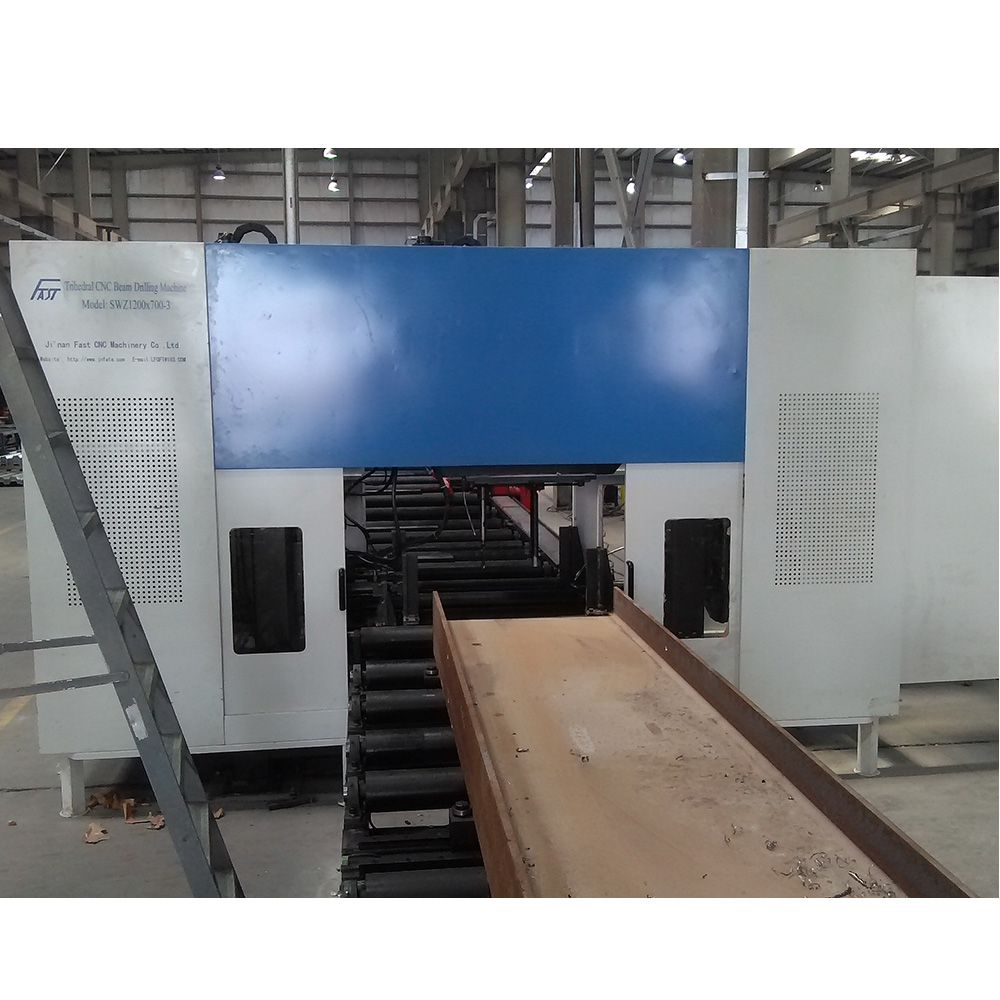

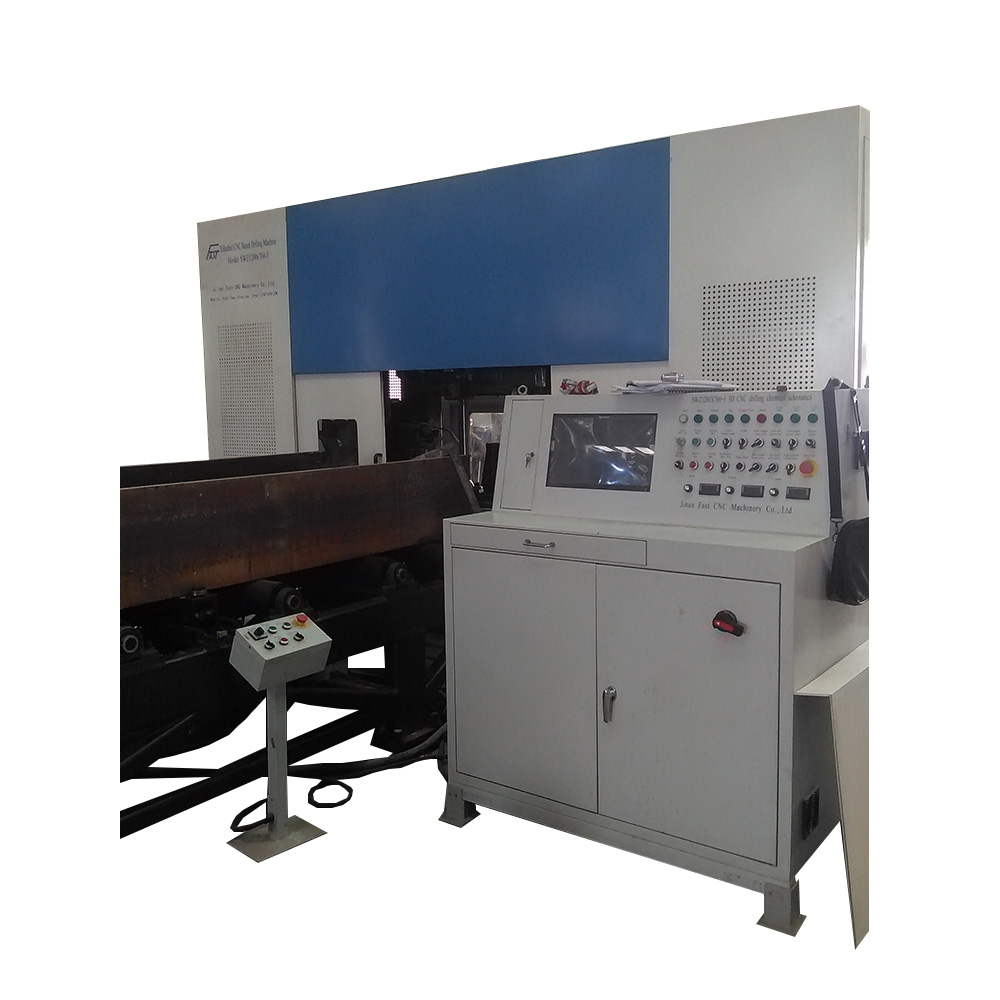

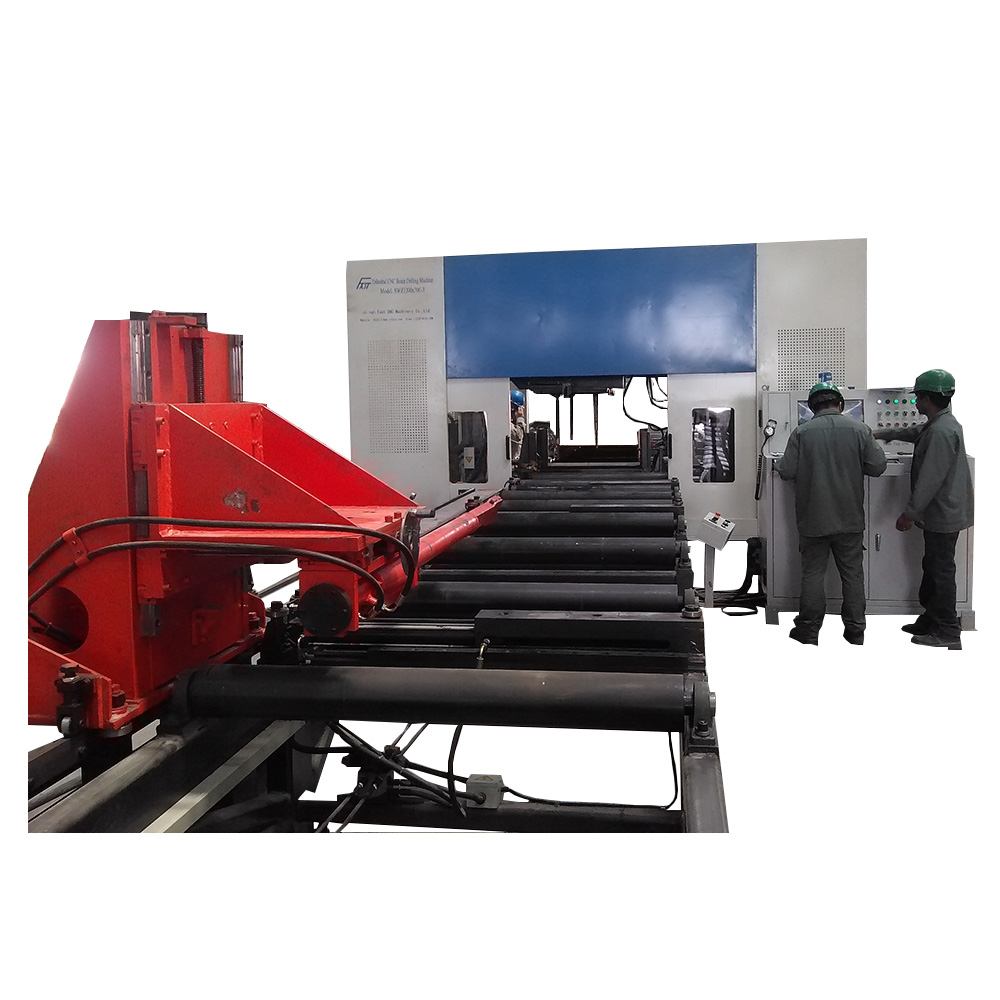

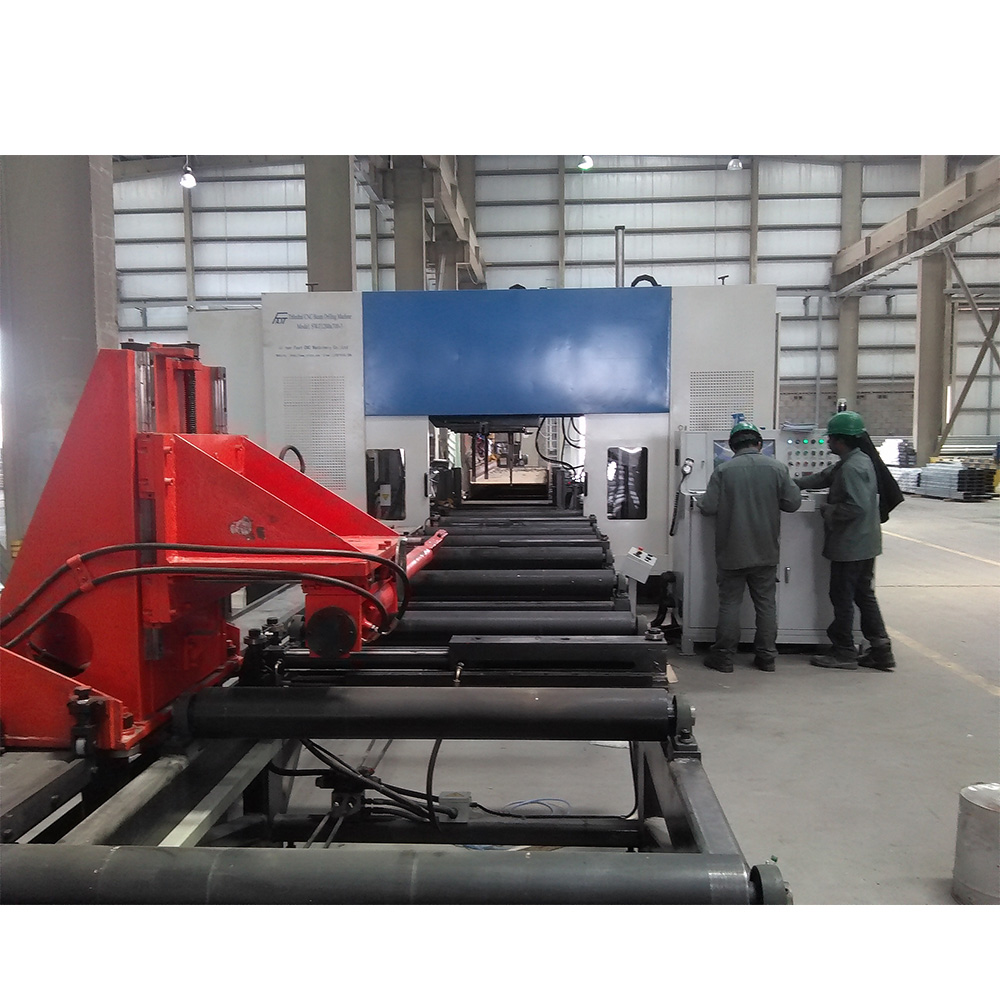

SWZ1250H型钢数控三维钻孔，打字生产线
技术参数
项 目 名 称
单位
规 格
H型钢：大宽度×大高度
mm
1250×600
H型钢：小宽度×小高度
mm
100×60
自动送进料道长度
mm
12000
大工件腹板厚度
mm
≤80
大工件重量
kg
15000
打字单元：36个字码(字母+数字)
1套
字码直径10mm,打印深度1.5mm，打字力:12.5吨
钻孔主轴数量
个
3
每个主轴转速范围
r/min
30-700
轴向工进速度
mm/min
20～200
上单元主轴进给行程
mm
400
左单元主轴进给行程（基准侧）
mm
220
右单元主轴进给行程
mm
1100
腹板钻孔直径范围
mm
Φ6-φ40
翼板钻孔直径范围
Mm
中心线
移动范围
上单元主轴横向位置移动范围
mm
30～1200
左右单元主轴上下位置移动范围
mm
30～660
非基准侧（右侧）单元水平移动距离
mm
1100
钻夹形式
莫氏锥度
4＃
孔群内孔距误差
mm
±0.5
相邻孔群孔距误差
mm
±0.75
压缩空气压力
MPa
0.4-0.6
钻头冷却方式
空冷
夹持臂上下（竖直方向）行程
mm
300（50-350）
夹持臂左右（横向）行程
mm
500（50-550）
夹持臂运动（前进方向）行程
mm
12000
齿轮齿条传动伺服电机功率
KW
约5
上料道外形尺寸（长×宽×高）
mm
15000×1750×1830
下料道长度
mm
12000
总功率
KW
约30
生产线外形尺寸 L×W×H
mm
29000×4520×3120
CAD图纸自动转换成控制程序
