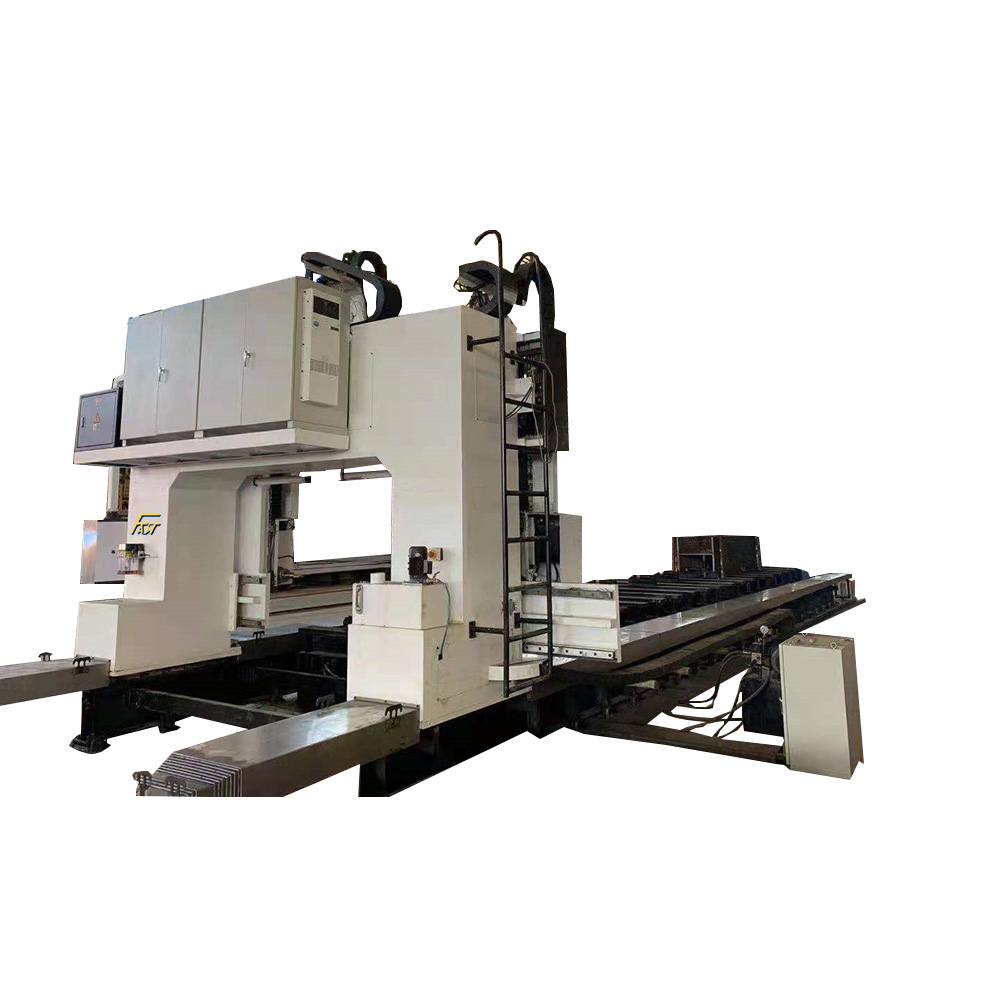

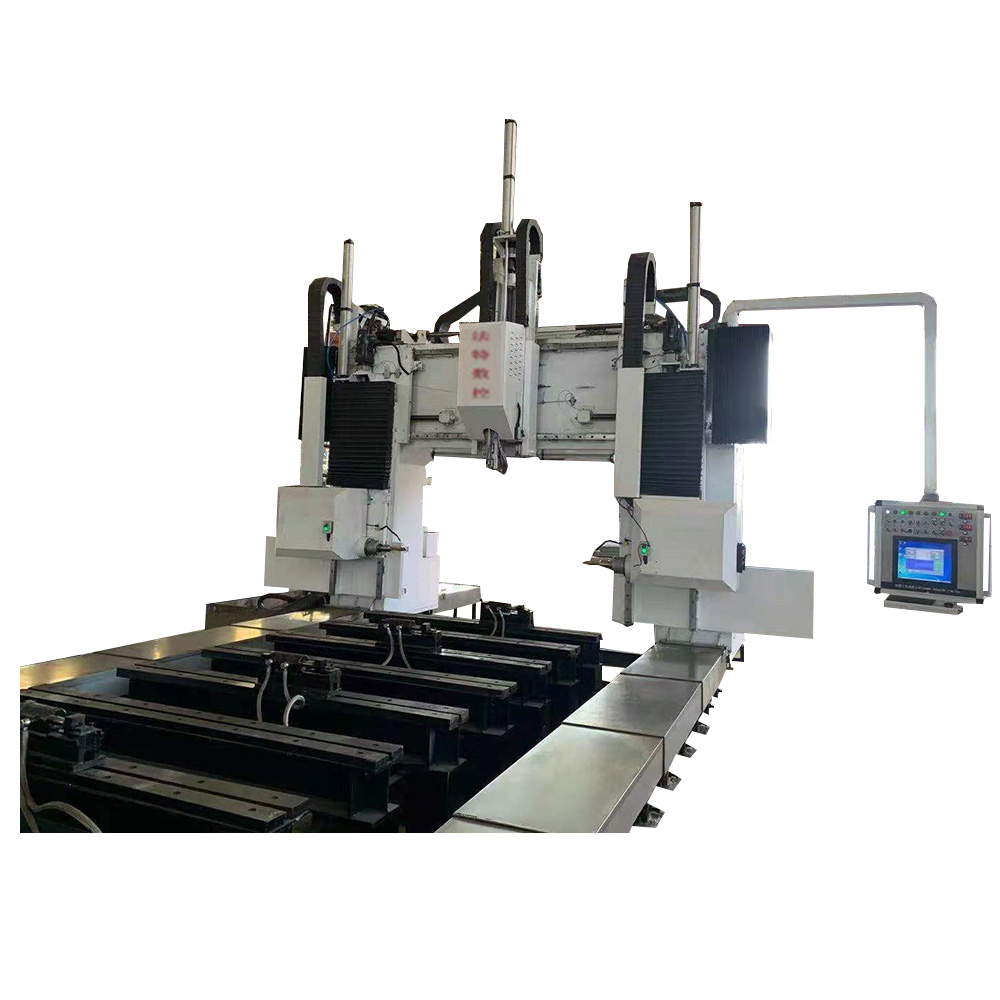

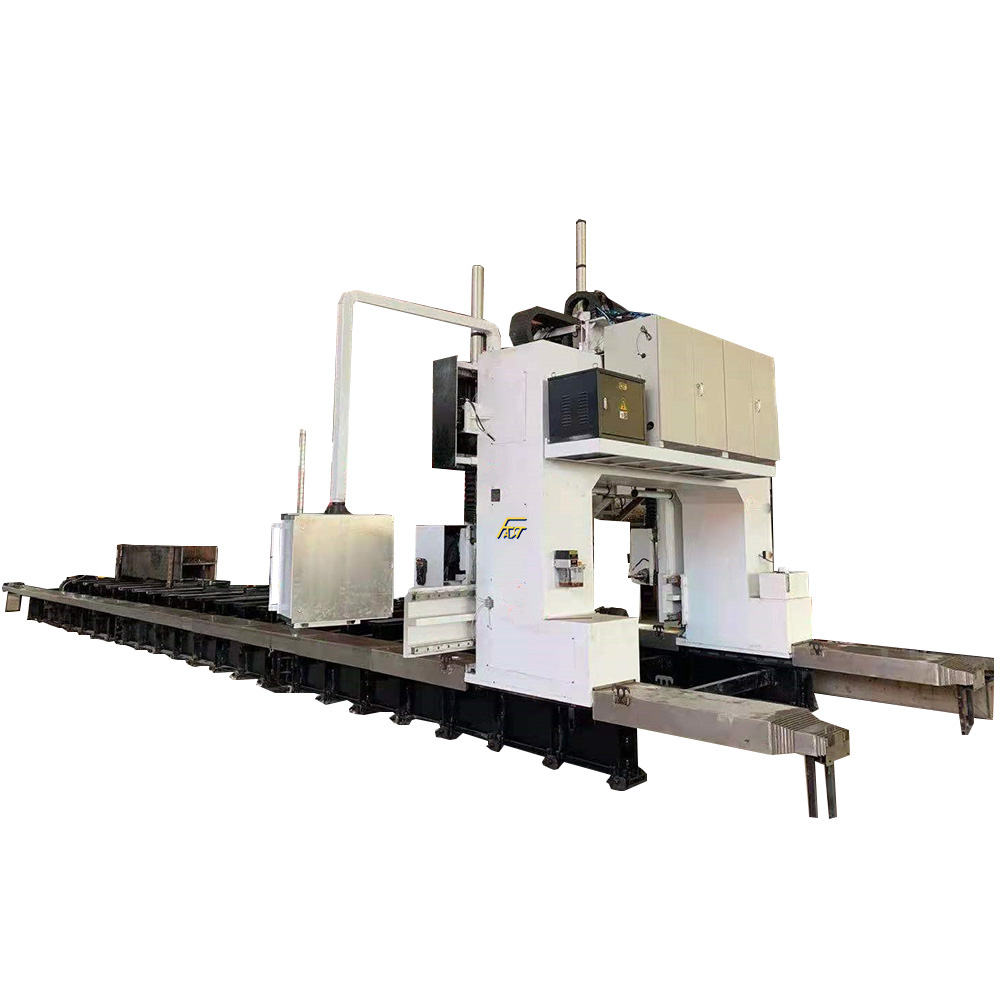

SDM360X200龙门移动式数控三维钻铣
设备用途
基本用途：本机床主要用于槽梁、H型钢等结构件的钻孔、铣削加工，三面可同时加工，也可单面加工。
如果有要求，可以增加攻丝功能，也可以带刀库。
设备型号和名称
SDM360×200×1000龙门移动式数控三维钻铣床
SDM---Section Steel Drilling and Milling
360--型钢宽度360mm
200--型钢高度200mm
10000--型钢长度10000mm
技术参数
参 数 名 称
单位
参数值
工作台
台面有效尺寸
mm
360×10000
可通过工件宽度
mm
560
承载重量
t
10
上动力头单元
主轴规格
BT40精密高速主轴
刀具冷却方式
中心喷雾内冷+气液外冷
松刀方式
气动松刀
主轴伺服电机功率
kW
15
主轴转速范围
r/min
0-3000
左、右动力头单元
主轴规格
BT40精密高速主轴
刀具冷却方式
中心喷雾内冷+气液外冷
松刀方式
气动松刀
主轴伺服电机功率
kW
15
主轴转速范围
r/min
0-3000
加工能力
钻孔
mm
φ30硬质合金钻
mm
φ40麻花钻
铣
mm
φ30铣刀
攻丝
M20（选配）
自动换刀
3个刀库，每个刀库库容4把刀（选配项）
数控轴数和伺服电机
数控轴数
8轴（不带刀库）
12轴（带刀库）
主轴伺服电机功率
kW
15×3
主轴送进伺服电机功率
kW
2KW×3（配精密减速机）
龙门和动力头移动伺服电机功率
kW
2KW×5（配精密减速机）
刀库伺服电机功率
kW
0.6KW(一个旋转刀库用，2个直列刀库不用）
控制系统
控制方式
电脑+PLC（不带攻丝）
标准CNC系统（带攻丝）
冷却系统
冷却方式
见动力头单元说明
气源压力(气源用户自备)
mPa
0.6
排屑器系统
一台螺旋排屑器功率
kW
1.1（选配）
总装机功率
kW
约53
总重量
T
约15
外形尺寸
长×宽×高
mm
约11000×2000×3000
